一、定義

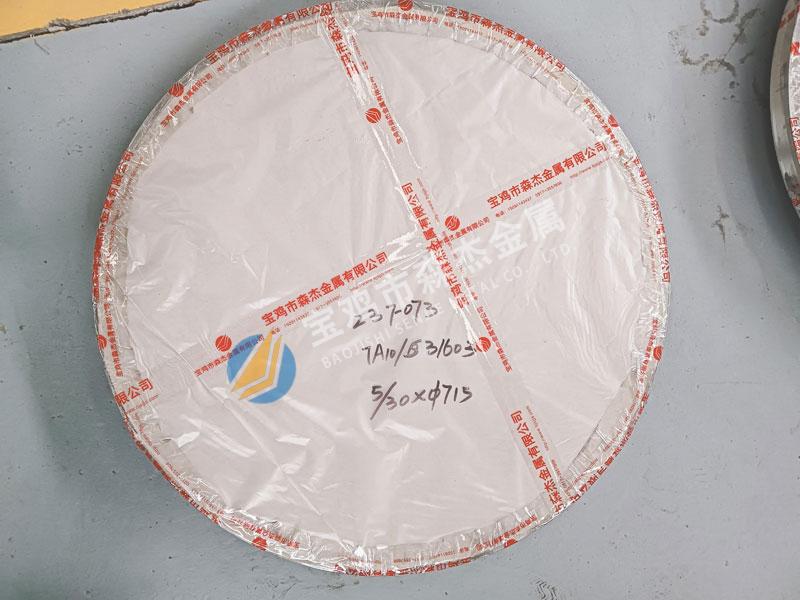

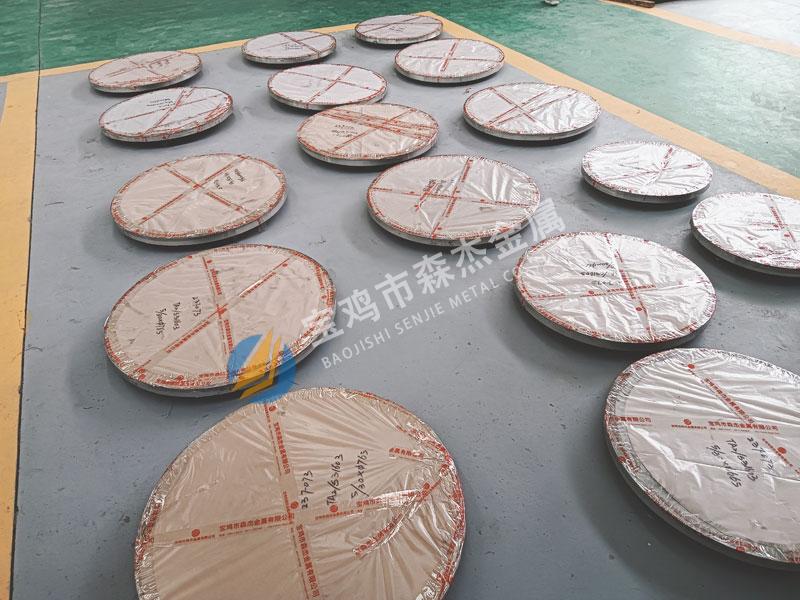

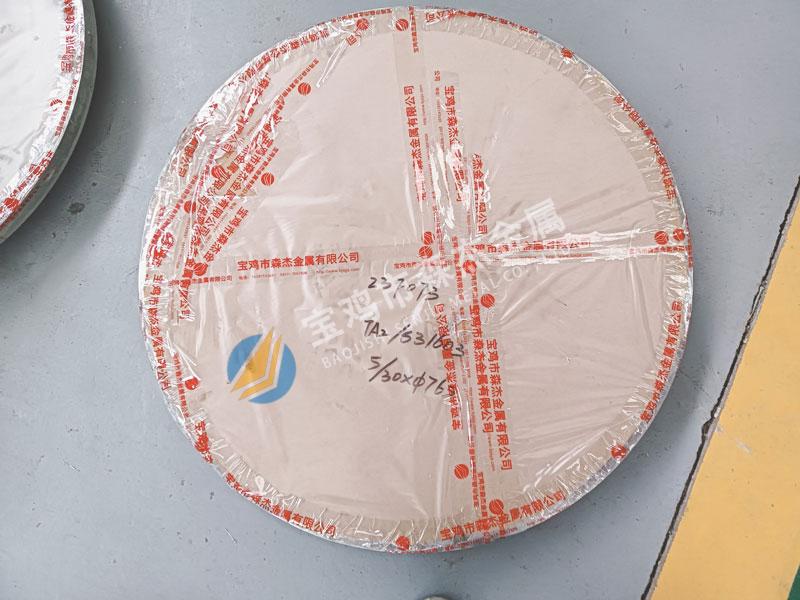

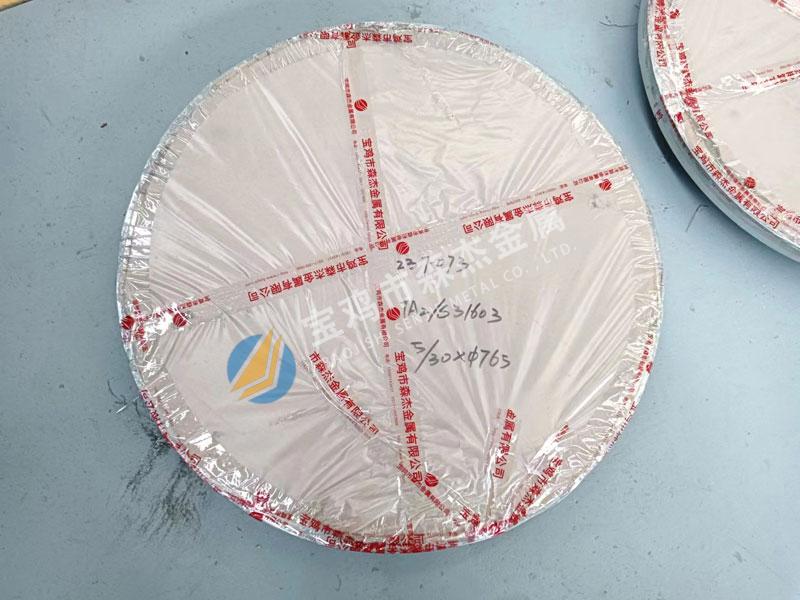

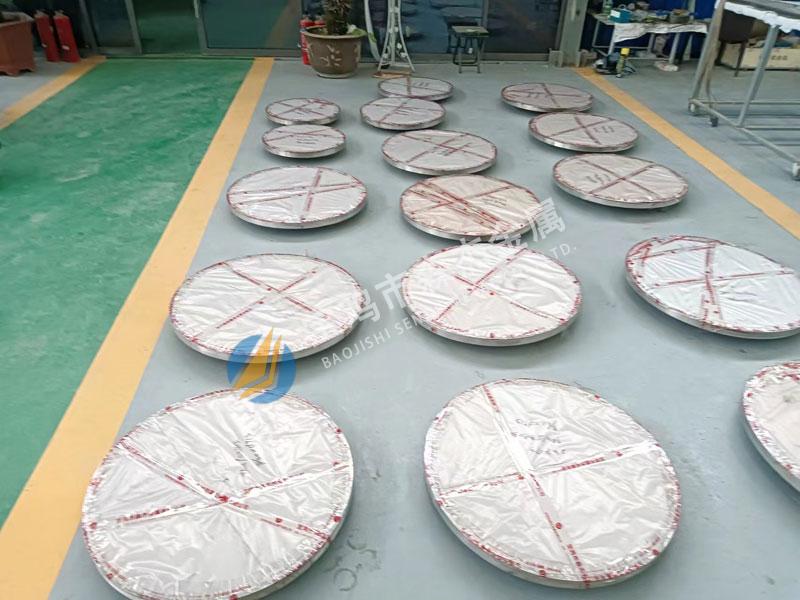

復合管板，就是在圓形鈦鋼復合板上鉆出比管子外徑一樣略大一些的孔，將管子穿入焊住固定，起這樣作用的一種配件。

二、用途

1.管板被廣泛應用于列管式換熱器、鍋爐、壓力容器、汽輪機、大型中央空調等行業。

2.主要用于化工容器，諸如列管式換熱器、壓力容器、鍋爐、冷凝器、中央空調、蒸發器、海水淡化中，起支撐固定列管的作用，金屬的材質使其不僅具有很強的剛性，而且具有很大的熱傳導性能。

三、材質及加工要求

產品材質：按客戶需求 TA1 TA2
產品規格：按圖加工 1800mm
管板孔數：按圖加工
孔徑公差：0-0.15mm

四、鈦合金管板技術說明：
1.管板表面與軸線垂直，垂直度允差為0.25mm。
2.管孔嚴格垂直于管板密封面，垂直度允差為0.06mm，鈦管板的孔表面不存在貫通的縱向條紋。
3.除注明外，加工面未注尺寸公差按GB/T1804-2000中m級精度。
